KD741X重锤蓄能式液控缓闭蝶阀

KD741X重锤蓄能式液控缓闭蝶阀

KD741X重锤蓄能式液控缓闭蝶阀

所属分类:蝶阀

联系人:吴先生

热线电话:13968993212

座机: 0577-67333802

联系地址:浙江省丽水市莲都区碧湖镇万洋众创城八区8幢101

联系我们
  • 产品介绍
  • 产品参数
  • 联系我们
  • 暂无内容

  • 主要性能参数
    KD741X-2.5V、KD741X-6V、 KD741X-10V型自动保压液控缓闭止回蝶阀主要性能参数
    型号公称压力 PN/MPa试验压力/MPa适用温度 /℃适用介质
    壳体试验密封试验
    KD741X-2.5V0.250.3750.275≤65
    KD741X-6V0.60.90.66
    KD74IX-I0V1.01.51.1

    阀门公称通径
    DN≤1200DN≥1400
    开阀时间/s20~60可调15~60可调
    关阀时间/s快关1.5~25可调1.5-30可调
    慢关2~60可调4~60可调
    关阀角度(°)快关65± 10可调
    慢关25 ± 10可调

    主要零部件材料

    KD741X-2.5V、KD741X-6V、KD741X-10V型自动保压液控缓闭止回蝶阀主要零部件材料
    型号阀体蝶板蝶板密封圈阀杆阀座填料
    零件名称灰铸铁球墨铸铁丁腈橡胶铬不锈钢铜合金0形橡胶圈

    主要外形及结构尺寸

    KD741X-6V型自动保压液控缓闭止回蝶阀主要外形及结构尺寸(mm)
    公称通径
    DN/mm
    DD1D2bZ-φdLL1E2E3HH1重量/kg
    12001405134012954032-φ336308002600135571017104200
    14001630151015605732-φ367108002823135582018204900
    16001830171017606336-φ367908903141135592019205900
    18002045191819706540-φ3987089034231760103520356300
    注:以上为KD741X-6V型自动保压液控缓闭止回蝶阀主要外形及结构尺寸,如需KD741X-2.5V型自动保压液控缓闭止回蝶阀主要外形及结构尺寸、KD741X-10V型自动保压液控缓闭止回蝶阀主要外形及结构尺寸请来电咨询。

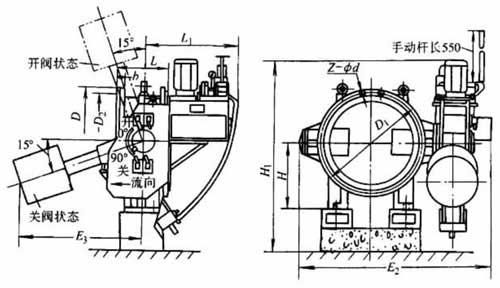

    产品外形结构尺寸图

    KD741X-6V型自动保压液控缓闭止回蝶阀主要外形及结构尺寸图
