高温美标闸阀的结构设计与选择

    高温美标闸阀广泛应用于工业领域,用于截断高温气体介质。目前此类阀门广泛应用的有四种口径形式(如图1所示)。针对不同流体通道结构的阀门,对其经过高温热风时的流态进行了分析,依此选择对阀门中构件破坏最小的结构,延长阀门的使用寿命。

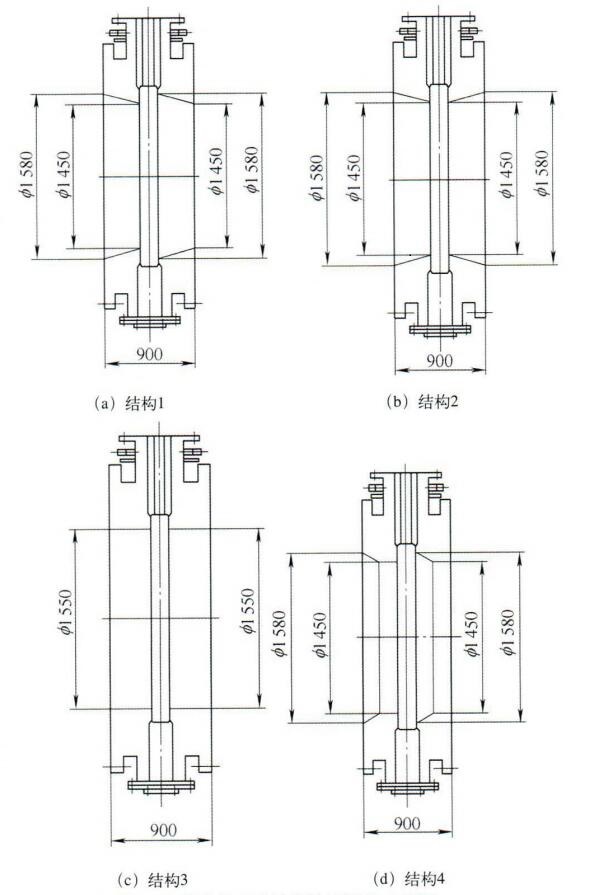

图1 四种流体通道结构二维图

                                  图1 四种流体通道结构二维图

    根据模拟计算得出如下结论:

    1、200mm开度时,四种结构冲刷速度排序(从大到小)依次为:结构1(89.4m/s)、结构3(79.7m/s)、结构2(76.5m/s)、结构4(72.9m/s)。因阀门从开启到完全打开时间很短(15-20s),因此流体通道结构对阀板下部的冲刷影响很小。

    2、阀全开时,四种结构阀板下部的冲刷速度都很小,冲刷速度排序(从大到小)依次为:结构2(30m/s)、结构4(28m/s)、结构1(26m/s)、结构3(26m/s)。阀门在完全打开后送风时间较长(45-60min),因此流体通道的结构对阀板下部冲刷的影响很大,直接影晌阀门的寿命。

    3、在相同边界条件下,流体通道结构对出口压力影响不大。

    4、在相同压差下,三种结构流量大小排序(从大到小)依次为结构1、结构4、结构3。

    综合以上分析,流体通道结构1、3好于其他两种结构,在高温美标闸阀设计和生产中优先选择。
