  • 产品介绍
  • 产品参数
  • 联系我们
  • 适用行业包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。特别是应用在工厂循环水利用中。y型过滤器是输送介质的管道系统不可缺少的一种装置,y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作。
  • 一、Y型过滤器简介:


    Y型过滤器能够有效的去除管路流体中的机械杂质,用于过滤对不锈钢或铸铁无腐蚀作用的流动液体。Y型过滤器被广泛的应用于循环冷却水系统、热交换系统、空调制冷系统、集中供暖系统、热水锅炉系统等,Y型过滤器要求流经水处理仪的介质温度不可超过225℃。


    二、Y型过滤器应用:


    适用行业包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。特别是应用在工厂循环水利用中,。y型过滤器是输送介质的管道系统不可缺少的一种装置,y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作。


    三、Y型过滤器区别:


    y型过滤器不是一般的过滤器,其功能特性令其在众多的过滤器中出彩夺目。具有结构先进,阻力小,排污方便等特点。将直饮水与生活其他用水分开供应,实施分质供水势在必行。分质供水离不开水质过滤,Y型过滤器为分质供水的实施提供保障。


    四、Y型过滤器原理:


    当液体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护方便。


    五、Y型过滤器结构特点:


    1、结构简单,可靠性强;


    2、拆装方便,易清洗、维护;


    3、滤网规格多,满足不同场合过滤要求;


    4、价格低廉,使用寿命长。


    六、Y型过滤器型号说明:


    Y型过滤器按进出水口公称通径分,常规产品有DN50mm ~DN600mm等共14种规格;公称压力为1.6MPa;按结构形式分为Y型和T型两种。


    七、Y型过滤器产品分类:


    1.空气过滤器 使受到污染的空气被洁净到生产、生活所需要的状态,也就是使空气达到一定的洁净度。


    2.液体过滤器 使受到污染的液体被洁净到生产、生活所需要的状态,也就是使液体达到一定的洁净度。


    3.网络过滤器 通过设置来阻挡垃圾信息,使出现在电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离


    4.光线过滤器,把一些不需要的光线吸收掉。上面说的应该是网式过滤器,其实过滤器还有很多种,譬如叠片过滤器、砂滤器、碳滤器等等,主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质,当然有的过滤介质还具有吸附等特殊效果。大多过滤器反洗也没有那么麻烦,只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质就可以达到很好反洗效果。本类阀门在管道中一般应当水平安装。


    八、Y型过滤器类型:


    SY型水过滤器


    QG型汽(气)过滤器


    YQ型过滤器


    九、Y型过滤器连接方式:


    GL41H法兰连接


    GL11螺纹连接


    SLVY手摇刷式法兰连接


    Y型(YSTFH)拉杆伸缩式法兰连接


    丝扣连接


    对焊连接


    十、安装方向:


    蒸汽或气体管道:滤网朝水平方向;


    液体管道:滤网朝下安装;


    垂直安装:根据过滤器安装指向。


    十一、Y型过滤器安装及使用:


    1. 安装时应注意使壳体上的箭头方向(水平或向下)与介质的流动方向一致,并使法兰盖始终向下,以便于开盖时排污;


    2. 建议设置旁通,以便在过滤器进行清洗或故障时不影响系统的正常运行;


    3. 过滤器与执行机构或仪表之间应有一定距离,一般为公称通径的6~10倍以上;


    4. 过滤器与水处理设备配套使用时,应安装在水处理设备进水口之前;


    5. 过滤部件须定期清洗,清洗周期及清洗剂由用户根据使用条件自行决定。


    十二、Y型过滤器清洗维护说明:


    1、安装在进水管道上各类配套阀的前端。


    2、根据截留物情况不定期清洗过滤器,清洗时先关闭过滤器前的阀门。


    3、卸下阀盖清洗附着在上面的杂物。


    4、取出过滤筒,去除杂物,清洗滤网。


    5、洗净阀体。


    6、将过滤器组装好继续使用。


    十三、Y型过滤器标准规范:


    设计制造标准:


    结构长度标准:GB/T 12221-2005


    连接法兰标准:GB/T 9113


    压力温度等级:GB/T 12224-2005


    试验检验标准:GB/T 13927-2008

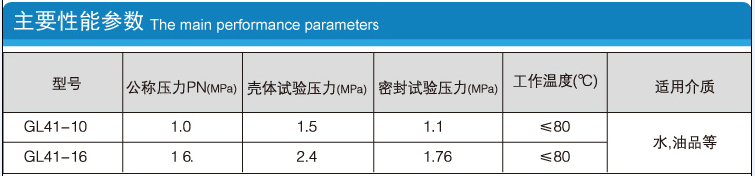

    十四、技术参数文件说明:


    1、适合物料:


    a、 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;


    b、 化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;


    c、 制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;


    d、 轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等;


    2、过滤精度:10-480目(一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。);


    3、工作温度:≤90℃;


    4、公称通径:DN25—DN600mm;


    5、公称压力:PN≤1.6Mpa(其它工作压力可按用户要求设计);


    6、法兰标准:JB/T 79 PN1.6(也可按用户要求制造);


    7、壳体材质:A3、304、304L、316、316L、WCB;


    8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶、三元乙丙橡胶。


    十五、Y型过滤器选型技巧:


    1、进出口通径:


    原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。


    2、公称压力:


    按照过滤管路可能出现的zui高压力确定过滤器的压力等级。


    3、孔目数的选择:


    主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。


    4、过滤器材质:


    过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。


    5、过滤器阻力损失计算


    水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa


    Y型过滤器订购需知:


    1、确认Y型过滤器型号、口径以便我们为您正确选型及报价。


    2、若已经由设计单位选定Y型过滤器型号,请将清单发给我们报价。


    3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们阀门技术专家为您审核把关。
