Q41PPL高温球阀

Q41PPL高温球阀

Q41PPL高温球阀

所属分类:球阀

联系人:吴先生

热线电话:13968993212

座机: 0577-67333802

联系地址:浙江省丽水市莲都区碧湖镇万洋众创城八区8幢101

联系我们
  • 产品介绍
  • 产品参数
  • 联系我们
  • 高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。
  • Q41PPL高温球阀

    产品工作原理和用途:

    高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。高温球阀适用介质:水、蒸汽、导热油等酸类。

    产品结构特点:

    1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
           2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
           3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
           4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

    产品性能参数:

    压力等级

    试验压力(Mpa)

    公称压力(PN)

    磅级(Class)

    壳体试验

    密封试验

    1.0

    -

    1.5

    1.1

    1.6

    -

    2.5

    1.76

    2.5

    -

    3.8

    2.75

    4.0

    -

    6.0

    4.4

    6.4

    -

    9.6

    7.04

    -

    150

    3.0

    2.2

    -

    300

    7.6

    5.6

    -

    600

    15.0

    11.0

    -

    10K

    2.4

    1.5

    -

    20K

    5.8

    4.0


    产品主要零件材料:


    零件名称

    材质

    GB

    ASTM

    阀体

    WCB

    A2116-WCB

    密封圈

    PTFE、RPP

    PTFE、RPP

    球体

    1C18Ni9Ti

    SS304

    螺母

    35

    A194-2H

    螺柱

    35CrMoA

    A193-B7

    石体

    WCB

    A216-WCB

    垫片

    柔性石墨+不锈钢

    B12.10-304F/.G

    填料

    PTFE

    PTFE

    填料压盖

    WCB

    A2116-WCB

    定位片

    25

    A105

    挡圈

    65Mn

    AISI 1066

    手柄

    K33

    A47-667
    Gr.32510

    阀杆

    1Cr33

    A276-410

    螺钉

    35

    A193-B7

    止推垫片

    PTFE

    PTFE

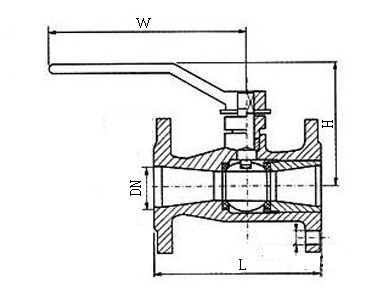

    产品主要尺寸:

    PN1.6MPa主要连接尺寸及重量:


    公称通径DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    L

    130

    140

    150

    165

    180

    200

    220

    250

    280

    320

    360

    400

    H

    59

    63

    75

    85

    95

    107

    142

    152

    178

    252

    272

    342

    W

    130

    130

    160

    180

    230

    230

    400

    400

    650

    1050

    1050

    1410

    Wt(Kg)

    2.5

    3

    5

    6

    7

    10

    15

    19

    33

    58

    93

    160


    PN2.5MPa主要连接尺寸及重量:


    公称通径DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    L

    130

    140

    150

    165

    180

    200

    220

    250

    320

    400

    400

    550

    H

    59

    63

    75

    97

    107

    142

    152

    178

    252

    272

    342

    345

    W

    130

    130

    160

    230

    230

    400

    400

    700

    1100

    1100

    1500

    1500

    Wt(Kg)

    2.5

    3

    5

    6

    7.5

    10

    15

    20

    33

    60

    93

    175


    PN4.0MPa主要连接尺寸及重量:


    公称通径DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    L

    130

    140

    150

    180

    200

    220

    250

    280

    320

    400

    400

    400

    H

    59

    63

    75

    85

    95

    107

    142

    152

    178

    252

    272

    342

    W

    130

    130

    160

    230

    230

    400

    400

    700

    1100

    1100

    1500

    1500

    Wt(Kg)

    3

    4

    5

    7

    9

    12

    18

    28

    46

    75

    106

    190


    PN6.4MPa主要连接尺寸及重量:


    公称通径DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    L

    165

    190

    216

    229

    241

    292

    330

    356

    432

    508

    559

    660

    H

    59

    63

    75

    97

    107

    142

    152

    178

    252

    272

    305

    398

    W

    130

    130

    160

    230

    230

    400

    400

    700

    1100

    1100

    1500

    1800

    Wt(Kg)

    6.5

    7

    8

    12

    14

    18

    28

    40

    65

    98

    140

    250


    PN10MPa主要连接尺寸及重量:


    公称通径DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    L

    165

    190

    216

    229

    241

    292

    330

    356

    432

    508

    559

    660

    H

    59

    63

    75

    97

    107

    142

    152

    178

    252

    272

    305

    398

    W

    130

    130

    160

    230

    230

    400

    400

    700

    1100

    1100

    1500

    1800

    Wt(Kg)

    6.5

    7

    10

    15

    18

    25

    32

    46

    75
