Q347H不锈钢蜗轮固定球阀

Q347H不锈钢蜗轮固定球阀

Q347H不锈钢蜗轮固定球阀

所属分类:球阀

联系人:吴先生

热线电话:13968993212

座机: 0577-67333802

联系地址:浙江省丽水市莲都区碧湖镇万洋众创城八区8幢101

联系我们
  • 产品介绍
  • 产品参数
  • 联系我们
  • 锁渣阀具有流体阻力小、流量通畅、启闭快速、易于自动化控制的特点,因而得到较好的应用。浮动、固定、U型系列高性能锁渣阀,应用于煤化工、石油、电力、冶金、矿山等行业。
  •  锁渣球阀和冲水阀为双向旋转全截面开关球阀、固定球结构。阀门为高温锁渣结构,阀体和内件体的金属和保护涂层在冲击、腐蚀和磨蚀有良好的可用性。

    锁渣球阀阀杆防吹出设计
      阀杆与球体是独立的,阀杆靠近球体的一端设计成整体T型结构,压盖法兰可挡住该T型阀杆,避免被锁渣球阀阀腔压力吹出。
      锁渣球阀阀座双活塞效应
      阀座前后均能形成面积差,在上游、下游介质或中腔压力的作用下,阀座都能推向球体,实现锁渣球阀密封。
      活塞效应是一种利用管线压力推动阀座抱球的密封形式。
      当使用双活塞效应阀座时,一旦上游阀座泄露,压力进入中腔推动下游阀座,由于是双活塞效应阀座设计,下游阀座会反过来抱球实现密封。因此,双活塞球阀的密封更加可靠,应用于对密封要求苛刻的场合。
      锁渣球阀防静电装置
      金属锁渣球阀的阀杆上装有弹簧接地塞钉,使球、阀杆与阀体之间相接触,形成导通电路,可将电荷转移,从而避免阀门开关时摩擦产生静电积聚或流体冲击阀体内腔产生静电积聚,因为这种静电积聚对一些危险区域内的管线来说是极其危险的。
      较强防火设计
      紧急注胶装置
      中腔压力泄放
      密封面超硬金属喷涂
      锁渣球阀气动执行机构:
      单作用或双作用气缸式、气源接管304SS
      气源附有过滤减压阀、限位开关、电磁阀、气源扩大器、气锁阀、快速排气阀等
      限位开关及电磁阀防爆等级:ExdⅡCT4、CT6等级。

    【基本介绍】


    锁渣阀具有流体阻力小、流量通畅、启闭快速、易于自动化控制的特点,因而得到的应用。浮动、固定、U型系列高性能锁渣阀,应用于煤化工、石油、电力、冶金、矿山等行业。

    【四大优势】

    1、双阻断及泄放功能;

    2、优异的密封性能;

    3、防堵塞技术方案;

    4、自然的防静电结构设计;


    【性能参数】

    应用行业煤化工等
    应用位置渣水下料
    适用介质煤渣、水等
    入口压力5.8MPa
    出口压力0~5.8MPa
    温度50℃~80℃
    开关频率1~2次每小时
    执行器气动
    阀门形式球阀
    硬质合金镍基、碳化钨
    运行寿命12个月以上
    连接形式一般为法兰连接(可根据客户需求选择其它连接形式)
    阀门密封面金属与金属密封结构
    填料柔性石墨
    垫片不锈钢或钛合金+柔性石墨结构

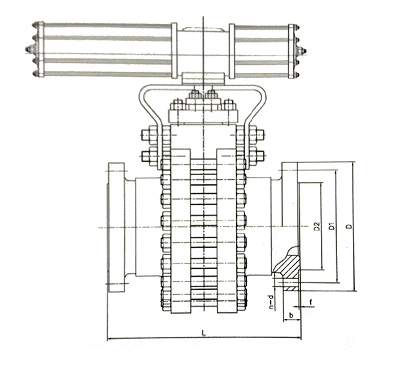

    【结构示意图】

    【主要外形尺寸】

    QS647Y-600LB的外形尺寸


    DNDD1D2ndbfL
    8"4193492701232637660
    10"5084323241635717787
    12"5594893812035747838
    14"6035274132038777889
    16"6866034702041847991
    20"81372458424449671194


    QS647Y-900LB的外形尺寸


    DNDD1D2ndbfL
    8"470394270123970.57737
    10"5454703241639777838
    12"610533.5381203986.57965
    14"64055941320429371029
    16"70561647020459671130
    20"857749.5584205411571321


    声明:本文中的文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、锁渣阀价格等详情,请联系我们,电话:021-59974099!
