Q347偏心半球阀

Q347偏心半球阀

Q347偏心半球阀

所属分类:球阀

联系人:吴先生

热线电话:13968993212

座机: 0577-67333802

联系地址:浙江省丽水市莲都区碧湖镇万洋众创城八区8幢101

联系我们
  • 产品介绍
  • 产品参数
  • 联系我们
  • Q347偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。
  • 产品工作原理和用途:

           Q347偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

           产品结构特点:

           1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。

            2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、较强度等各种类型,满足不同场合需求。

            3、密封严密、输送有害气体可达零泄露。

            4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端。

    产品性能参数:

    公称压力(Mpa)

    0.6

    1.0

    1.6

    2.5

    4.0

    公称通经(mm)

    40-1600

    40-1600

    40-1200

    40-600

    40-600

    密封试验压力(Mpa)

    0.66

    1.1

    1.76

    2.75

    4.4

    壳体试验压力(Mpa)

    0.9

    1.5

    2.4

    3.75

    6.0

    适用温度(℃)

    -29~300、-29~425、-29~540

    适用介质

    清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类

    驱动方式

    手动、电动、气动

    连接形式

    法兰连接、对夹连接

    安装方式

    立式安装、卧式安装

      产品主要零件材料:

    名称

    材质

    阀体

    QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti

    阀轴

    2Cr13、1Cr13

    阀瓣

    合金渗氮钢、渗氮不锈钢、耐磨钢

    阀座

    合金渗氮钢、渗氮不锈钢、耐磨钢

    轴承

    铝青铜、FZ-1复合材料

    填料

    聚四氟乙烯、柔性石墨

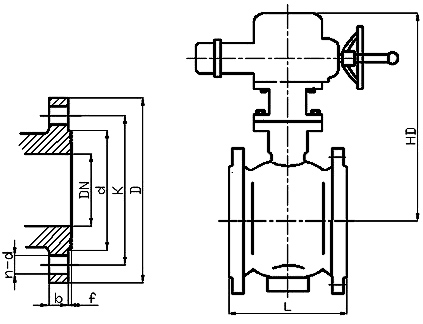

    产品主要尺寸:

    公称压力 PN/Mpa

    公称通径
    DN/mm

    尺寸 (mm)

    L

    D

    K

    d

    f

    C

    Z-¢d

    H

    1.6

    40

    165

    150

    110

    85

    3

    16

    4-¢18


    50

    178

    165

    125

    100


    65

    190

    185

    145

    120

    18

    280

    80

    203

    200

    160

    135

    20

    8-¢18

    320

    100

    229

    220

    180

    155

    370

    125

    254

    250

    210

    185

    22

    430

    150

    267

    285

    240

    210

    24

    8-¢23

    510

    200

    292

    340

    295

    265

    26

    12¢-23

    600

    250

    330

    405

    355

    320

    30

    12-¢26

    690

    300

    502

    460

    410

    375

    4

    760

    350

    572

    520

    470

    435

    34

    16-¢26

    830

    400

    610

    580

    525

    485

    36

    16-¢30

    925

    450

    660

    640

    585

    545

    40

    20-¢30

    1025

    500

    700

    715

    650

    608

    44

    20-¢34

    1120

    600

    813

    840

    770

    718

    5

    48

    20-¢36

    1210
