Q941Y浮动硬密封电动球阀

Q941Y浮动硬密封电动球阀

Q941Y浮动硬密封电动球阀

所属分类:球阀

联系人:吴先生

热线电话:13968993212

座机: 0577-67333802

联系地址:浙江省丽水市莲都区碧湖镇万洋众创城八区8幢101

联系我们
  • 产品介绍
  • 产品参数
  • 联系我们
  • 暂无内容

  • 产品工作原理和用途:

           Q941Y浮动硬密封电动球阀:电动驱动、法兰连接形式、浮动球直通式,密封形式采用硬密封、阀座密封面材料为硬质合金,公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~500℃,阀体材料为碳素钢或不锈钢。因采用硬密封(金属密封),此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。

           Q941Y 型 PN16~PN63 浮动硬密封电动球阀适用于两位切断、调节的场合。

          产品结构特点:

           阀门与执行机构的连接采用直连方式,由 DCL 系列精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。

    产品性能参数:

    型号

    PN

    工作压力 / MPa

    适用温度 / ℃

    适用介质

    Q941Y-16C

    16

    1.6

    -28~425

    水、蒸汽、油品等

    Q941Y-25

    25

    2.5

    Q941Y-40

    40

    4.0

    Q941Y-63

    63

    6.3

    Q941Y-16P

    16

    1.6

    -28~500

    硝酸等腐蚀性介质

    Q941Y-25P

    25

    2.5

    Q941Y-40P

    40

    4.0

    Q941Y-63P

    63

    6.3

    Q941Y-16R

    16

    1.6

    Q941Y-25R

    25

    2.5

    Q941Y-40R

    40

    4.0

    Q941Y-63R

    63

    6.3

     产品主要零件材料:

    型号

    材料

    阀体

    球体、阀杆

    密封圈

    填料、垫圈

    Q941Y-16C

    WCB

    2Cr13

    特种硬化材料

    柔性石墨环、柔性石墨缠绕垫

    Q941Y-25

    Q941Y-40

    Q941Y-63

    Q941Y-16P

    ZG1Cr18Ni9Ti

    1Cr18Ni9Ti

    Q941Y-25P

    Q941Y-40P

    Q941Y-63P

    Q941Y-16R

    CF8 (304)

    0Cr18Ni9 (304)

    Q941Y-25R

    Q941Y-40R

    Q941Y-63R



    产品主要尺寸:

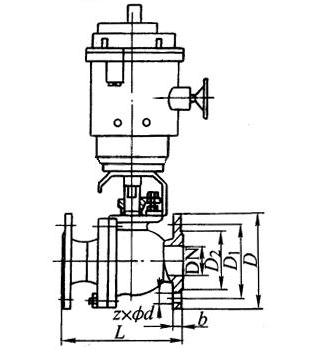

    Q941Y型(PN16)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

    DN

    L

    D

    D1

    D2

    b

    z×ød

    15

    130

    95

    65

    45

    14

    4×ø14

    20

    140

    105

    75

    55

    14

    4×ø14

    25

    150

    115

    85

    65

    14

    4×ø14

    32

    165

    135

    100

    78

    16

    4×ø18

    40

    180

    145

    110

    85

    16

    4×ø18

    50

    200

    160

    125

    100

    16

    4×ø18

    65

    220

    180

    145

    120

    18

    4×ø18

    80

    250

    195

    160

    135

    20

    8×ø18

    100

    280

    215

    180

    155

    20

    8×ø18

    125

    320

    245

    210

    185

    22

    8×ø18

    150

    360

    280

    240

    210

    24

    8×ø23

    200

    400

    335

    295

    265

    26

    12×ø23

     Q941Y型(PN25)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

    DN

    L

    D

    D1

    D2

    b

    z×ød

    15

    130

    95

    65

    45

    16

    4×ø14

    20

    140

    105

    75

    55

    16

    4×ø14

    25

    150

    115

    85

    65

    16

    4×ø14

    32

    165

    135

    100

    78

    18

    4×ø18

    40

    180

    145

    110

    85

    18

    4×ø18

    50

    200

    160

    125

    100

    20

    4×ø18

    65

    220

    180

    145

    120

    22

    8×ø18

    80

    250

    195

    160

    135

    22

    8×ø18

    100

    280

    230

    190

    160

    24

    8×ø23

    125

    320

    270

    220

    188

    28

    8×ø25

    150

    360

    300

    250

    218

    30

    8×ø25

    200

    400

    360

    310

    278

    34

    12×ø25

     Q941Y型(PN40)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

    DN

    L

    D

    D1

    D2

    b

    z×ød

    15

    130

    95

    65

    45

    16

    4×ø14

    20

    140

    105

    75

    55

    16

    4×ø14

    25

    150

    115

    85

    65

    16

    4×ø14

    32

    180

    135

    100

    78

    18

    4×ø18

    40

    200

    145

    110

    85

    18

    4×ø18

    50

    220

    160

    125

    100

    20

    4×ø18

    65

    250

    180

    145

    120

    22

    8×ø18

    80

    280

    195

    160

    135

    22

    8×ø18

    100

    320

    230

    190

    160

    24

    8×ø23

    125

    400

    270

    220

    188

    28

    8×ø25

    150

    400

    300

    250

    218

    30

    8×ø25

    200

    502

    375

    320

    282

    38

    12×ø30

     Q941Y型(PN63)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

    DN

    L

    D

    D1

    D2

    b

    z×ød

    15

    140

    105

    75

    55

    18

    4×ø14

    20

    152

    125

    90

    68

    20

    4×ø18

    25

    180

    135

    100

    78

    22

    4×ø18

    32

    200

    150

    110

    82

    24

    4×ø23

    40

    220

    165

    125

    95

    24

    4×ø23

    50

    250

    175

    135

    105

    26

    4×ø23

    65

    280

    200

    160

    130

    28

    8×ø23

    80

    320

    210

    170

    140

    30

    8×ø23

    100

    360

    250

    200

    168

    32

    8×ø25

    125

    381

    295

    240

    202

    36

    8×ø34

    150

    403

    340

    280

    240

    38

    12×ø34
