Q41F46衬氟球阀

Q41F46衬氟球阀

Q41F46衬氟球阀

所属分类:球阀

联系人:吴先生

热线电话:13968993212

座机: 0577-67333802

联系地址:浙江省永嘉县瓯北镇白水工业区西一路42号

联系我们
  • 产品介绍
  • 产品参数
  • 联系我们
  • Q41F46衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计。Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果明显。是目前防腐阀门设备理想的选择之一。
  • 产品工作原理和用途:

    Q41F46衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计。Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果明显。是目前防腐阀门设备理想的选择之一。

    Q41F46系列衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

    产品结构特点:

    1、采用氟塑料衬里层的球阀,具有较高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。

    2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。

    3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性。

    4、结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

    5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。

    产品性能参数:


    型号

    Q41F46-10

    Q41F46-16

    Q41F46-10C

    Q41F46-16C

    工作压力(MPa)

    1.0

    1.6

    1.0

    1.6

    适用温度(℃)

    -10~150

    -20~150

    适用介质

    腐蚀性介质


    产品主要零件材料:


    零件名称

    灰铸铁

    铸钢

    不锈耐酸铸钢

    超低碳不锈耐酸铸钢

    Z

    C

    P

    R

    PL

    RL

    阀体/阀盖

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    球体/阀杆

    WCB

    CF8

    CF8M

    CF3

    CF3M

    衬里/阀座

    PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO

    填料压盖

    WCB

    CF8

    CF8M

    CF3

    CF3M

    填料

    PTFE(F4)

    PTFE(F4)

    PTFE(F4)

    支架

    35

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    螺栓

    35

    1Cr17Ni2

    1Cr18Ni2

    紧固螺母

    45

    0Cr18Ni9

    0Cr18Ni9

    操作手柄

    WCB

    WCB

    WCB

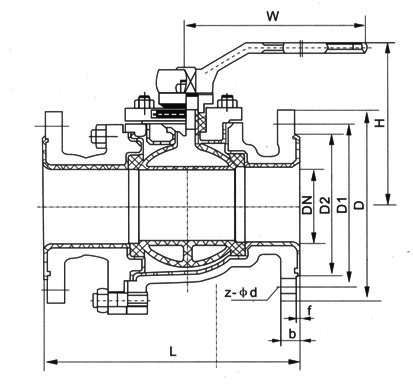

    产品主要尺寸:


    公称通径

    标准值

    参考值

    DN

    (mm)

    NPS

    (inch)

    L

    D

    D1

    D2

    f

    b

    Z-φd

    W

    D0

    H

    WT(Kg)

    PN1.0MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    120


    80

    2.5

    20

    3/4

    140

    105

    75

    55

    2

    16

    4-φ14

    140


    90

    3

    25

    1

    150

    115

    85

    65

    2

    16

    4-φ14

    160


    100

    4.5

    32

    11/4

    165

    135

    100

    78

    2

    18

    4-φ18

    160


    110

    5.7

    40

    11/2

    180

    145

    110

    85

    3

    18

    4-φ18

    200


    120

    7

    50

    2

    200

    160

    125

    100

    3

    20

    4-φ18

    250


    135

    9.5

    65

    21/2

    220

    180

    145

    120

    3

    20

    4-φ18

    300


    145

    15

    80

    3

    250

    195

    160

    135

    3

    22

    4-φ18

    350


    185

    19

    100

    4

    280

    215

    180

    155

    3

    22

    8-φ18

    400


    195

    33

    125

    5

    320

    245

    210

    185

    3

    24

    8-φ18

    500


    210

    58

    150

    6

    360

    280

    240

    210

    3

    24

    8-φ23


    200

    450

    93

    200

    8

    457

    335

    295

    265

    3

    26

    8-φ23


    240

    490

    155

    250

    10

    533

    390

    350

    320

    3

    28

    12-φ23


    240

    550

    210

    PN1.6MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    120


    80

    2.5

    20

    3/4

    130

    105

    75

    55

    2

    16

    4-φ14

    140


    90

    3

    25

    1

    140

    115

    85

    65

    2

    16

    4-φ14

    160


    100

    4.5

    32

    11/4

    165

    135

    100

    78

    2

    18

    4-φ18

    160


    110

    5.7

    40

    11/2

    165

    145

    110

    85

    3

    18

    4-φ18

    200


    120

    7

    50

    2

    203

    160

    125

    10

    3

    20

    4-φ18

    250


    135

    9.5

    65

    21/2

    222

    180

    145

    120

    3

    20

    4-φ18

    300


    145

    15

    80

    3

    24

    195

    160

    135

    3

    22

    8-φ18

    350


    185

    19

    100

    4

    305

    215

    180

    155

    3

    24

    8-φ18

    400


    195

    33

    125

    5

    356

    245

    210

    185

    3

    26

    8-φ18

    500


    210

    58

    150

    6

    394

    280

    240

    210

    3

    28

    8-φ23


    200

    450

    93

    200

    8

    457

    335

    295

    265

    3

    30

    12-φ23


    240

    490

    155
